Компоненты для miniHMI версий 1.0 и 2.0

Что нужно для сборки панели:
(картинки кликабельны)

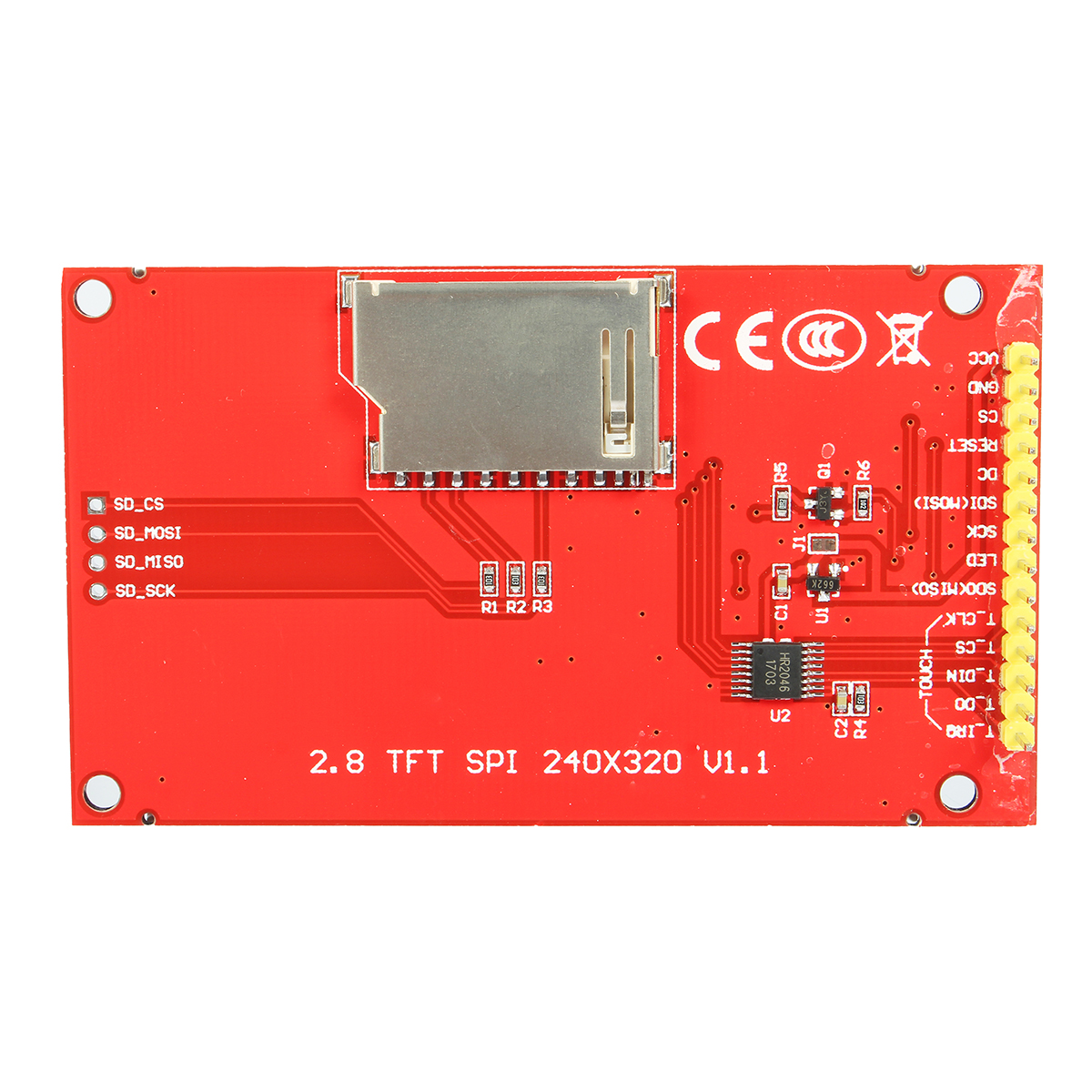

Дисплей с чипом ILI9341 и интерфейсом SPI. например
такой.  с сенсором на чипе XPT2046

можно использовать и меньшего размера, они дешевле.
размеры дисплея на этом чипе могут быть от 1,4 до 3,2 дюйма

Плата с микроконтроллером stm32f103c8t6 или stm32f103cbt6

прошивка требует 128кб памяти в микроконтроллере!
чипы STM32F103C8T6 (64кб флеш) имеют реально 128кб. НО НЕ ВСЕ !!!
поэтому убедитесь что у вашего чипа 128кб или покупайте STM32F103CBT6
(P.S. относится к версии 1.0  и 2.0)

Версия прошивки 2.1 и далее уместятся в плату с 64к памяти.


для подключения к сети RS485 потребуется преобразователь такого типа


или любой аналогичный с автоопределением направления передачи.
ссылки на магазины aliexpress.com просто для ознакомления, можете приобретать компоненты в любом месте.


Схема подключения
